Viss par noplūdes strāvas aizsardzību 2025. gadā – jaunās prasības un piemērotāko komponentu izvēle
Sākot ar 2025. gada 1. jūliju, stājās spēkā jauni Ministru kabineta noteikumi Nr. 294, kas precizē Latvijas būvnormatīva LBN 261-15 “Ēku iekšējā elektroinstalācija” prasības.
Tie ievieš būtiskas izmaiņas elektroinstalāciju projektēšanā un izbūvē, īpaši attiecībā uz noplūdes strāvas aizsardzības ierīču lietojumu. Lai labāk izprastu jauno regulējumu nozīmi un to praktisko lietojumu, ir svarīgi izprast, ko šīs izmaiņas nozīmē nozares profesionāļiem, kā atšķirt dažādu tipu noplūdes strāvas aizsardzības ierīces, kādas ir to klases un funkcijas, kā izvēlēties piemērotākās komponentes katrai konkrētajai situācijai.
Galvenās izmaiņas, kas jāievēro
- Obligāta noplūdes strāvas aizsardzība (≤30 mA)
Turpmāk visām kontaktligzdām ar nominālo strāvu līdz 32 A, āra rozetēm, kā arī dzīvojamo ēku apgaismojuma ķēdēm ir jānodrošina aizsardzība pret noplūdes strāvu, kas nepārsniedz 30 mA. Šī prasība ievērojami samazina elektriskās strāvas trieciena risku un uzlabo kopējo cilvēku drošību sadzīvē. - Ugunsdrošības aizsardzība galvenajās ievada sadalnēs (300–500 mA)
Individuālajām dzīvojamām ēkām jaunais regulējums nosaka nepieciešamību galvenajā ievada sadalnē uzstādīt noplūdes strāvas aizsardzību ar 300–500 mA jutību. Šāds risinājums palīdz savlaicīgi atklāt potenciālas izolācijas problēmas vai vadu bojājumus un samazina elektroinstalācijas izraisītu ugunsgrēku risku. - Pareiza aizsardzības ierīču klases izvēle atbilstoši pieslēgtajām iekārtām
Saskaņā ar jaunajiem noteikumiem jāievēro, ka noplūdes strāvas aizsardzības ierīces klase tiek izvēlēta atbilstoši tam, kādas elektroiekārtas tiek pievienotas konkrētajai ķēdei.
Noplūdes slēdzis vai noplūdes automātslēdzis – kāda ir atšķirība starp RCCB un RCBO?
Lai gan gan noplūdes slēdzis (RCCB), gan noplūdes automātslēdzis (RCBO) nodrošina aizsardzību pret noplūdes strāvu, to funkcionalitāte un lietojums būtiski atšķiras. Pareiza aizsardzības ierīces izvēle ir svarīgs solis elektroinstalācijas drošības nodrošināšanā, tādēļ ir ļoti svarīgi izprast katras ierīces funkcijas.

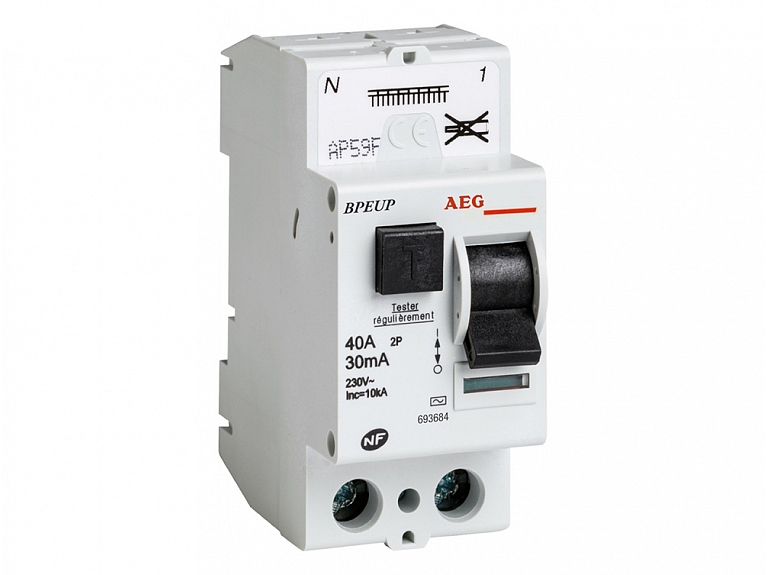

- RCCB ir noplūdes slēdzis (Residual Current Circuit Breaker). Tas ir paredzēts, lai aizsargātu cilvēkus no elektrošoka un ugunsgrēka riska, reaģējot uz noplūdes strāvu. Tas pārtrauc strāvas padevi, ja tiek konstatēta noplūde. Tomēr ir jāņem vērā, ka RCCB neaizsargā pret pārslodzi un īsslēgumu, tāpēc tas obligāti jāizmanto kopā ar automātslēdzi (MCB). Šis risinājums bieži tiek izmantots, lai aizsargātu vairākas ķēdes vienlaikus, tādējādi padarot to ekonomiski izdevīgāku. Tomēr, ja rodas noplūde, atslēdzas visa ķēžu grupa, kas var izraisīt pilnīgu strāvas padeves pārtraukumu.
- RCBO ir noplūdes automātslēdzis (Residual Current Breaker with Overcurrent). Tas apvieno gan RCCB, gan automātslēdža (MCB) funkcijas vienā ierīcē, nodrošinot pilnvērtīgu aizsardzību katrai ķēdei atsevišķi, vienlaikus aizsargājot pret noplūdes strāvu, pārslodzi un īsslēgumu. Lielākā šīs ierīces priekšrocība ir tā, ka kļūmes gadījumā atslēdzas tikai bojātā ķēde, ļaujot pārējām sistēmām darboties bez pārtraukuma. Šis risinājums ir īpaši piemērots vietās ar augstām prasībām pēc nepārtrauktas darbības, piemēram, medicīnas iestādēs, datu centros, ražošanas uzņēmumos vai viedajās mājās.
Izvēloties starp RCCB un RCBO, svarīgi ņemt vērā elektrosistēmas struktūru, drošības prasības un budžetu. Jāņem vērā, ka RCBO ir dārgāks risinājums, tomēr nodrošinās lielāku elastību un mazāku negatīvo ietekmi kļūmes gadījumā, savukārt RCCB ir piemērots objektos, kur nav kritiski svarīga nepārtraukta elektroapgāde.
EK Sistēmas, SIA
Kā izvēlēties piemērotāko noplūdes aizsardzības ierīci?
Lai nodrošinātu efektīvu aizsardzību pret elektrošoku, ugunsgrēkiem un sistēmas bojājumiem, ir svarīgi izvēlēties ierīci, kas reaģē uz atbilstošu noplūdes strāvas formu. Gan RCD, gan RCBO ierīces ir paredzētas konkrēta tipa noplūdes strāvas noteikšanai un atslēgšanai, tādēļ izvēle starp dažādām klasēm ir atkarīga no tā, kāda veida elektroiekārtas tiek izmantotas un kāda ir sistēmas uzbūve.

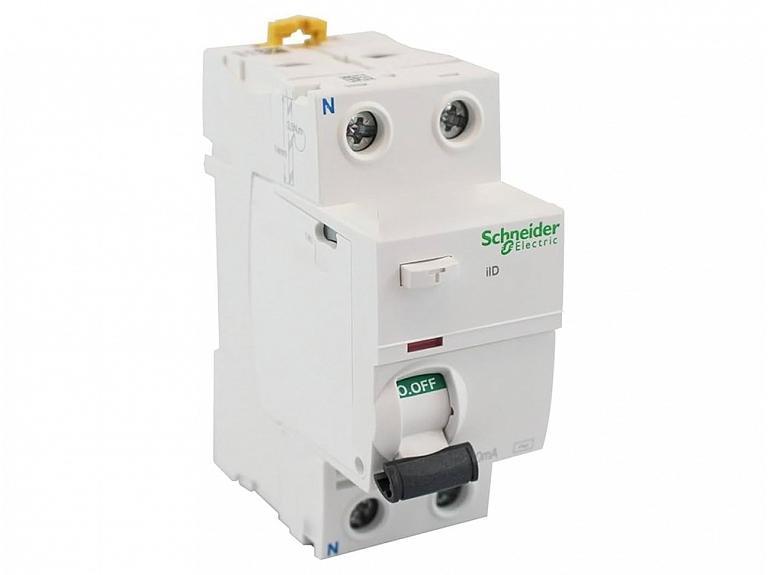

- AC klase – visvienkāršākais RCD tips, kas reaģē tikai uz sinusoidālām maiņstrāvas noplūdes strāvām. Šī tipa ierīces ir piemērotas vienkāršām slodzēm bez elektronikas, tomēr nereti šīs ierīces vairs neatbilst mūsdienu elektrotehnikas prasībām.
- A klase – A tipa RCD spēj detektēt gan sinusoidālu maiņstrāvu, gan pulsējošu līdzstrāvu. Tas padara to piemērotu lielākajai daļai mūsdienu sadzīves tehnikas un apgaismojuma, kas var radīt pulsējošas strāvas komponentes, piemēram, LED draiveri un indukcijas plītis.
- F klase – F klase papildus A tipa funkcionalitātei spēj detektēt augstfrekvences noplūdes strāvas līdz 1 kHz. Šis tips ir paredzēts iekārtām ar frekvences pārveidotājiem, piemēram, modernām veļas mašīnām un žāvētājiem. Tomēr ir būtiski zināt, ka F klase nav paredzēta aizsardzībai pret gludu līdzstrāvu, kas var izraisīt ierīces "apžilbināšanu" un drošības risku.

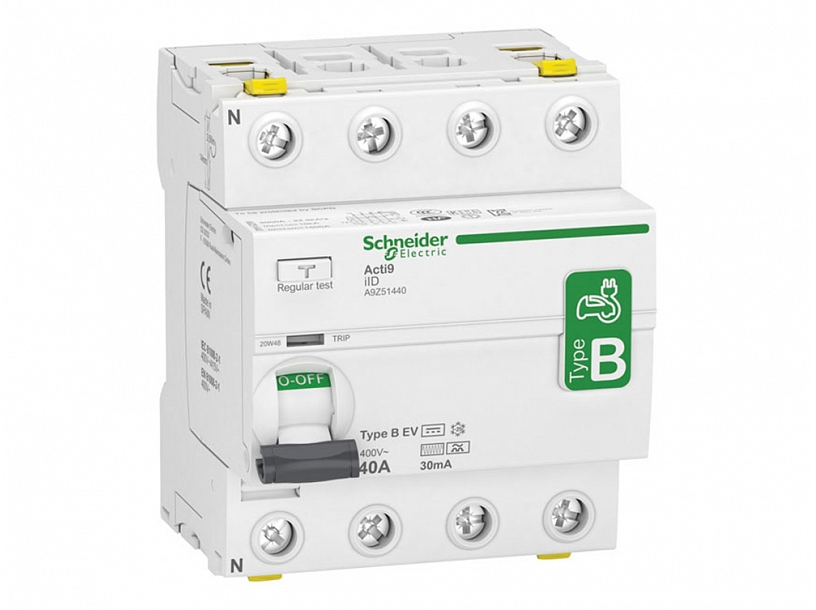

- B klase – B tipa RCD ir vienīgā ierīce, kas spēj uztvert visa veida noplūdes strāvas, ieskaitot sinusoidālu maiņstrāvu, pulsējošu līdzstrāvu un gludu līdzstrāvu. Gluda līdzstrāva ir raksturīga tieši elektromobiļu lādētājiem, saules enerģijas sistēmām un UPS ierīcēm, un bez B klases RCD aizsardzība var būt apdraudēta.
- S klase (selektīvie) – S tipa RCD ir selektīvie slēdži ar laika aizturi. Tie ir paredzēti ugunsdrošības nodrošināšanai galvenajās sadalēs un galvenokārt reaģē uz noplūdes strāvām ar augstu jutību (parasti 100–500 mA), tādējādi ļaujot ātrāk reaģējošām ierīcēm, kas atrodas zemāk ķēdē, atslēgties pirmajām.
- Augstas imunitātes (HPI, AP-R, SI) – šīs ierīces ir īpaši izstrādātas, lai novērstu kļūdainas atslēgšanās, ko izraisa īslaicīgi strāvas impulsi vai traucējumi (piemēram, no zibens, LED draiveriem vai rūpnieciskām iekārtām).
EK Sistēmas, SIA
Kāpēc B klases RCD ir būtiski siltumsūkņiem, saules invertoriem un elektromobiļu uzlādei?
Izvēloties aizsardzības ierīces mūsdienīgām elektroiekārtām, ir būtiski saprast, ka ne visi RCD slēdži ir vienlīdz piemēroti – piemēram, F klases RCD, lai gan paredzēti invertoru tehnoloģijām, bieži vien nespēj nodrošināt pienācīgu aizsardzību moderniem siltumsūkņiem, kas ģenerē augstfrekvences (virs 1 kHz) un līdzstrāvas noplūdes, izraisot kļūdainu nostrādi vai aizsardzības “apžilbināšanu”; šādos gadījumos vienīgais drošais risinājums ir B klases RCD, īpaši HP (Heat Pump) tipa, kas spēj darboties pat pie 20 kHz un augstāk. Līdzīgas prasības attiecas uz elektromobiļu uzlādes iekārtām un saules invertoriem, jo arī tās rada gludas līdzstrāvas noplūdes, ko konstatēt spēj tikai B klases RCD – to uzstādīšana ir ne tikai būtiska elektrodrošībai, bet arī atbilstība vietējām normatīvajām prasībām, jo pat tad, ja, piemēram, SolarEdge invertoram ir iebūvēts RCD, bieži vien nepieciešama arī papildu ārēja aizsardzība.
EK Sistēmas, SIA
Kurām aizsardzības ierīcēm jāpievērš īpaša uzmanība atbilstoši jaunajiem elektroinstalācijas noteikumiem?
Saskaņā ar jaunajiem noteikumiem, ir noteiktas vairākas aizsardzības ierīces, kas kļuvušas par obligātu standartu drošai elektroinstalācijai. Visās mājsaimniecību kontaktligzdu un apgaismojuma ķēdēs tagad obligāti jāizmanto 30 mA A klases RCCB vai RCBO, kas nodrošina efektīvu aizsardzību pret noplūdes strāvu. 300–500 mA selektīvie RCD (S tipa) jāuzstāda dzīvojamo ēku galvenajās ievada sadalnēs, lai paaugstinātu ugunsdrošības līmeni. Savukārt B klases RCD/RCBO ir būtiski elektromobiļu uzlādes stacijām un saules invertoriem, jo spēj noteikt gludu līdzstrāvu, ko citas klases neuztver, bet B klases HP RCD ir īpaši piemēroti siltumsūkņiem ar invertoriem, kas rada augstfrekvences noplūdes, pret kurām standarta aizsardzība nav pietiekama.
Visas šajā rakstā minētās aizsardzības ierīces un komponentes ir pieejamas pie mums – EK Sistēmas noliktavā. Uz vietas pieejami kvalitatīvi AEG, ABB, Schneider Electric un Legrand ražotāju produkti, kas atbilst jaunākajām elektroinstalācijas drošības prasībām. Savukārt EK Power speciālisti nodrošinās pilnu sadales komplektēšanu, neatkarīgi no tā, vai ierīces ir paredzētas izmantošanai privātmājā, industriālajās ēkās vai elektromobiļu uzlādes infrastruktūras izveidei.
Izvēloties EK Sistēmas, jūs iegūstat ne tikai augstas kvalitātes komponentes, bet arī profesionālu pieeju un drošību, ka visas iegādātās komponentes atbilst spēkā esošajām normatīvajām prasībām.
